Как подобрать карданный вал на КАМАЗ

Карданная передача — один из самых нагруженных узлов в трансмиссии любого грузового автомобиля. На грузовиках КАМАЗ, которые регулярно эксплуатируются в условиях бездорожья, карьеров и строительных площадок, карданный вал испытывает колоссальные крутильные колебания и динамические удары. Неправильный подбор этого узла при ремонте — это не просто риск быстрого износа крестовин. Ошибка в длине или типе фланца приведет к разрушению подшипников вторичного вала коробки передач, разрыву картера редуктора моста или обрыву самого вала на ходу.

Современный модельный ряд Камского автозавода включает десятки модификаций, поэтому подобрать деталь просто «на КАМАЗ-сельхозник» или «на совок» уже невозможно. В этом руководстве мы детально разберем технические параметры, которые необходимо учитывать для безошибочной покупки карданного вала.

Классификация карданных валов в конструкции КАМАЗ

Количество и тип карданных валов напрямую зависят от колесной формулы грузовика (4х2, 6х4, 6х6 или 8х4) и его назначения. В многоосных тягачах и вездеходах выстраивается целая карданная линия.

В зависимости от расположения в трансмиссии, валы делятся на следующие виды:

• Основной карданный вал. Устанавливается между коробкой переключения передач (КПП) и средним мостом (на шоссейных моделях 6х4) или между КПП и раздаточной коробкой (на полноприводных вездеходах). Это самый толстый и массивный вал, передающий 100% крутящего момента от двигателя.

• Вал привода среднего/заднего моста. Соединяет редукторы ведущих мостов (межосевой кардан). Отличается небольшой длиной, но испытывает жесткие угловые нагрузки при артикуляции подвески на ямах.

• Вал привода переднего моста. Используется исключительно на вездеходных шасси (например, КАМАЗ 43118, 43114).

• Вспомогательные валы. Тонкие карданы для привода лебедки, гидронасосов или другого специализированного навесного оборудования.

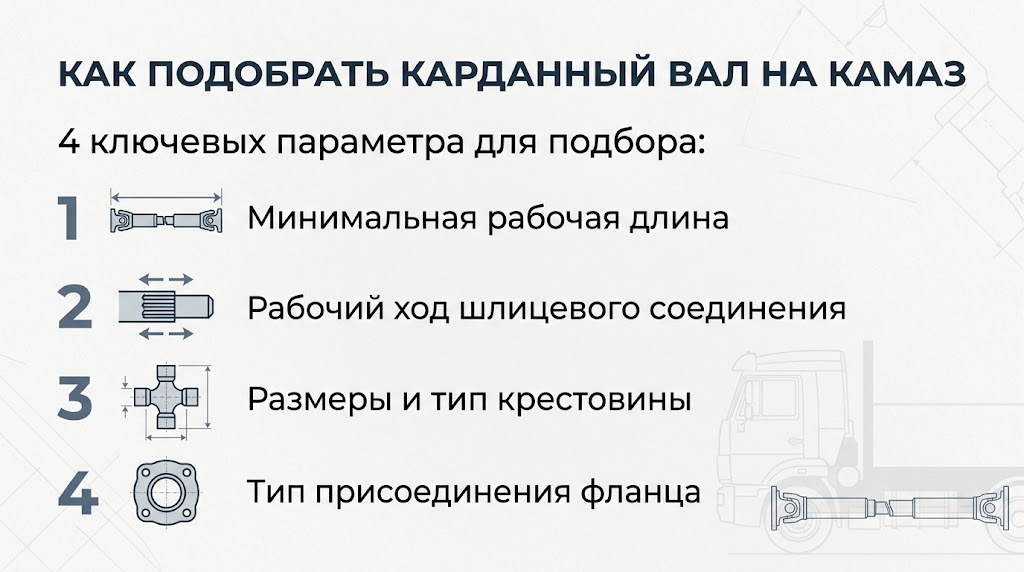

4 главных параметра для безошибочного подбора

Чтобы купить правильный кардан, вам не всегда нужен VIN-номер автомобиля. Достаточно вооружиться рулеткой, штангенциркулем и измерить снятую с машины неисправную деталь по четырем ключевым критериям.

1. Минимальная рабочая длина (L-min)

Это самый важный параметр. Измеряется строго от плоскости одного фланца до плоскости другого фланца при полностью сжатом шлицевом соединении. Если купить вал длиннее положенного хотя бы на 10-15 мм, при загрузке машины (когда подвеска проседает) вал упрется в агрегаты и выломает крышку КПП или хвостовик редуктора. Если вал будет короче — шлицевая часть будет работать на самом краю и быстро слижется или вылетит на кочке.

2. Рабочий ход шлицевого соединения

Показывает, на сколько миллиметров вал может удлиниться. Для шоссейных машин (например, КАМАЗ 5490) рабочий ход может быть небольшим. Для карьерных самосвалов и вездеходов с большими ходами балансирной подвески требуется удлиненная шлицевая часть (ход может достигать 120-160 мм).

3. Размеры и тип крестовины

Крестовина подбирается по двум значениям: диаметр чашки подшипника и высота крестовины. На легких КАМАЗах встречаются крестовины 39х118 мм, на классических самосвалах (65115) — 50х135 мм или 50х155 мм, а на тяжелых машинах серии 6520 используются мощные усиленные крестовины размером 62х156 мм.

4. Тип присоединительного фланца

Именно на фланцах чаще всего ошибаются снабженцы и механики. Фланец должен идеально стыковаться с ответным фланцем агрегата (КПП или моста).

Сравнительная таблица: Виды фланцев карданных валов КАМАЗ

Влияние силового агрегата: модификации с двигателями Cummins

Особое внимание нужно уделить грузовикам новой генерации. Сборка КАМАЗов с импортными силовыми агрегатами кардинально изменила архитектуру трансмиссии.

Если на вашем автомобиле установлен американский дизельный мотор (например, популярные серии ISB 6.7 или ISLe 8.9), то он, как правило, агрегатируется с немецкой коробкой передач ZF (ZF 9S1310 или ZF 16S1820).

Крутящий момент у таких моторов значительно выше, чем у классических V8 КАМАЗ-740. Поэтому карданные валы для машин с импортными моторами делаются из трубы большего диаметра, оснащаются усиленными шлицевыми парами (часто с полиамидным покрытием Rilsan) и исключительно фланцами типа KV (с торцевыми шлицами) для жесткой фиксации и защиты от срезания болтов.

Выбирая узлы для такой техники, всегда ищите специализированные запчасти для Cummins и сопутствующие детали трансмиссии, рассчитанные на увеличенные тяговые нагрузки. Попытка внедрить "переваренный" кардан от старой модели приведет к его скручиванию в узел при первом же подъеме в гору с грузом.

На что смотреть при покупке нового вала: признаки качества

Определившись с размерами, важно оценить качество исполнения самой детали. На рынке полно кустарно восстановленных карданов, которые продают под видом новых. Вот чек-лист визуального осмотра качественного изделия:

1. Балансировочные пластины. На трубе карданного вала обязательно должны быть приварены металлические прямоугольные пластинки (с одной или двух сторон). Их наличие говорит о том, что вал проходил динамическую балансировку на специальном стенде. Вал без балансировки создаст вибрацию, которая за месяц разрушит подшипники редуктора.

2. Качество сварных швов. Сварной шов между трубой и вилкой должен быть равномерным, сплошным, без капель, пор и следов зачистки болгаркой. Заводская сварка выполняется автоматами в среде защитных газов.

3. Состояние шлицевого соединения. Вытяните шлицевую часть на половину длины и попробуйте покачать на излом. Никакого люфта быть не должно. На качественных валах шлицы покрыты синим или черным полимером для снижения трения.

4. Масленки (тавотницы). Если вал обслуживаемый, проверьте наличие пресс-масленок на крестовинах и на шлицевой муфте. Они должны быть плотно вкручены и не перекрыты ушками вилок.

Где приобрести надежный карданный вал?

Покупка деталей трансмиссии на стихийных авторынках — это лотерея, где ставкой выступает безопасность водителя и целостность дорогих агрегатов. Чтобы гарантированно избежать простоев и повторных ремонтов, закупать ответственные узлы необходимо у прямых поставщиков и официальных дистрибьюторов.

Обращаясь к экспертам, таким как компания ЛорриТранс, вы получаете доступ к огромному складу сертифицированных запчастей для коммерческого транспорта. Специалисты компании помогут безошибочно подобрать карданный вал, крестовины или подвесные подшипники строго по модификации вашего КАМАЗа и характеристикам коробки передач, обеспечив долгую и бесперебойную работу вашего грузовика в самых суровых условиях.
